• PDE4D

    4-Achsen-CNC-Profilbearbeitungszentrum


    • Mit B-Achsendrehung innerhalb von ±90°

    • Zur Bearbeitung von Materialien mit Sonderformen und gewölbten Oberflächen


    • PDE4D
    • PDE4D

BEZEICHNUNG

TECHNISCHE DATEN

 VIDEO

SEND A MESSAGE

HÖHEPUNKTE

Mit B-Aixs-Drehung innerhalb von ±90 °, um einen großen Verarbeitungsbereich abzudecken


Die Bearbeitung der 4. Achse unterscheidet sich von der herkömmlichen Art des Hinzufügens eines Drehtisches, ist jedoch auf eine Drehung der B-Achse innerhalb von ±90° ausgelegt, ermöglicht die Herstellung komplexerer Teile, erreicht die „schwer zu bearbeitenden“ Stellen und erhöht die Effektivität von Produktion und erleichtert die Arbeit des Bedieners.









Hochpräzises und schnelllaufendes Motorspindelsystem


Das leistungsstarke und robuste Motorspindelsystem ist besonders hochpräzise und schnell, die max. Drehzahl von 18.000 U/min in Kombination mit dem 4-Achs-Gestänge arbeiten, lässt Benutzer ein wirklich flexibles und dennoch dynamisches Maschinenerlebnis genießen.

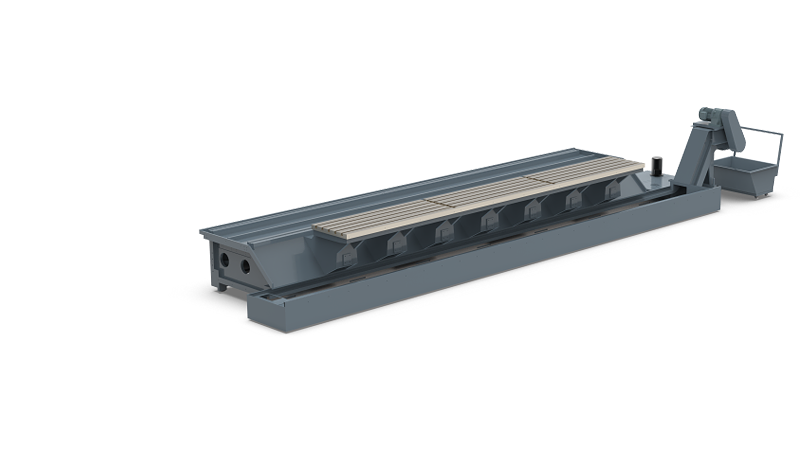

Gussbett mit starkem Stoßdämpfungsvermögen und hoher physikalischer Stabilität


Das Gusseisen-Maschinenbett wird einem perfekten Wärmebehandlungsprozess unterzogen, um Eigenspannungen zu eliminieren, wobei ausreichend Verstärkungsplatten und drei Reihen von Stützfüßen für die Steifigkeit sorgen.




Numerisches Steuerungssystem der Spitzenklasse mit hoher Prozessstabilität


• Das CNC-System von Siemens und Fanuc wird übernommen

• Mit leistungsstarken Funktionen und vollwertiger Datenübertragung

• Nimmt ein modulares und offenes Architekturdesign mit hoher Skalierbarkeit an

• Erhöhen Sie die Flexibilität und Produktivität der Werkzeugmaschine



GRUNDINFORMATION

• Die Maschine integriert die Funktionen Fräsen, Bohren und Gewindeschneiden

• Bearbeitung für verschiedene Materialien mit spezieller Form und gekrümmter Oberfläche, wie Aluminium, Stahl, Kupfer.

• Weit verbreitet in der Automobilindustrie zur Bearbeitung von Stoßstangen, Schiebedachschienen, Gepäckträgern usw.



AUFBAU

STANDARD


20220125103008507.png@!w40020220125103009812.png@!w40020220125103010555.png@!w400
Disc type tool magazineWater coolingLubrication system



OPTIONAL



20220323140635492.png@!w40020220323132033963.jpeg@!w40020220323132036282.jpg@!w400
Doppelte KöpfeDrehtisch der 4. AchseKühlmittelzufuhr durch die Spindel (TSC)
20220323132034236.JPG@!w40020220323132035240.jpg@!w40020220323132035545.jpg@!w400
FixturesLinear encoderLaser tool setting system


VIDEO

TECHNISCHE DATEN


ProdukteEinheitPDE4D-CNC2500PDE4D-CNC4500PDE4D-CNC6500
ReisenX-Achsemm250045006500
Y-Achsemm550
Z-Achsemm700
B-Achse/±90°
Abstand von der Spindelnase zur Tischoberflächemm130-830
ArbeitstischGröße (Länge*Breite)mm2500 x 5504500 x 5506500 x 550
max. Belastungkg/ m21000
T-Nut (Anzahl/Breite/Achsabstand)mm5/18/100
SpindelTyp/Motorisiert
NennleistungkW16/20
max. GeschwindigkeitU/min18000
Verjüngung/BBT/SK/CAT40
VorschübeSchnell auf X / Y / Zm / min60/28/28
X/Y/Z-Schnittvorschubm / min15
Werkzeug MagazinTyp/Disc-Typ
KapazitätStck.24
Zeit von Werkzeug zu WerkzeugSek2
AbmessungenMaschinenhöhemm3200
Abdeckbereichmm6700*28508710*285010700*2850
Maschinengewichtkg105001250014700
