PHA5D 5-Achsen-Portal-Bearbeitungszentrum für leichte Beanspruchung

PHA5D
5-Achsen-CNC-Portal-Bearbeitungszentrum

• Universelle und flexible Verarbeitungsfähigkeit
• Bearbeitung von speziell geformten Teilen in mehreren Winkeln und Richtungen möglich

BEZEICHNUNG

TECHNISCHE DATEN

VIDEO

SEND A MESSAGE

HÖHEPUNKTE

Hochleistungs-5-Achs-Simultanbearbeitung Die leistungsstarke 5-Achsen-Simultanbearbeitung ist für die Bearbeitung speziell geformter, mehrflächiger Teile ausgelegt, sie erreicht die kontinuierliche Drehung der B-Achse von ±185° und die kontinuierliche Drehung der C-Achse von ±320°, um die Anforderungen zu erfüllen von hoher Glätte der verschiedenen Teile.
	Niedriger Maschinenständer, großer Bearbeitungsbereich mit hoher Genauigkeit Das niedrige Design der Maschinenbasis unterstützt seine Festigkeit, um eine hohe Bearbeitungsgenauigkeit zu gewährleisten. Kombiniert mit dem großen Bereich der Verarbeitung, um die unterschiedlichen Bedürfnisse der Kunden zu erfüllen.
Integriertes Bett und Arbeitstisch aus Gusseisen mit starker Stoßdämpfungsfähigkeit und hoher physikalischer Stabilität Das Maschinenbett und der Arbeitstisch sind aus Gusseisen geformt und werden einem perfekten Wärmebehandlungsprozess unterzogen, um Restspannungen zu beseitigen, mit starker Stoßdämpfung, um die Stabilität und Genauigkeit für einen langfristigen Einsatz zu erhalten.
	Numerisches Steuerungssystem der Spitzenklasse mit hoher Prozessstabilität • Das Siemens SINUMERIK 5-Achssystem ist ausgerüstet • Mit leistungsstarken Funktionen und vollwertiger Datenübertragung • Nimmt ein modulares und offenes Architekturdesign mit hoher Skalierbarkeit an • Erfüllt fast alle Bearbeitungsanwendungen.

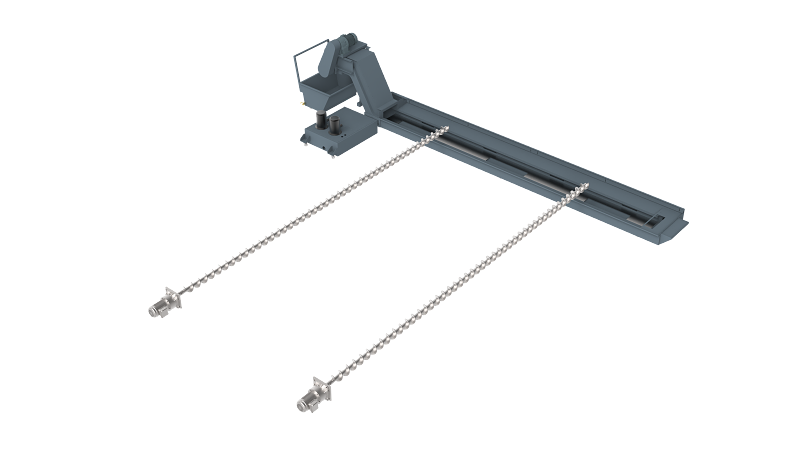

Die leistungsstarke automatische Späneentsorgung Die Doppelschnecken-Späneentferner und ein Kettenplatten-Späneförderer sind ausgestattet und bieten eine leistungsstarke Späneabfuhr, um eine rechtzeitige Abfuhr von Bearbeitungsabfällen zu gewährleisten

GRUNDINFORMATION

• Die Maschine integriert die Funktionen Fräsen, Bohren, Gewindeschneiden.

• Bearbeitung verschiedener Aluminium-, Stahl- und Kupfermaterialien.

• Weit verbreitet in der Bearbeitung von Sonderformteilen in der Luft- und Raumfahrt, im Automobil- und Maschinenbau.

AUFBAU

STANDARD


Werkzeugmagazin in Schirmform	Späneförderer	Hängendes Bedienfeld

OPTIONAL

Vorrichtungen

Linearer Encoder

HSD A/C-Kopf

VIDEO

TECHNISCHE DATEN

	Artikel	Einheit	PHA5D-CNC3000	PHA5D-CNC6000
Reisen	X-Achse	mm	3000	6000
	Y-Achse	mm	3 Achsen: 2000
			4 Achsen: 1400
	Z-Achse	mm	600
	B-Achse	/	±185°
	C-Achse	/	±320°
Arbeitstisch	Größe (Länge*Breite)	mm	3000 x 2000	6000 x 2000
	max. Belastung	kg.m ²	1000
	T-Nut (Breite/Achsabstand)	mm	18/200
Spindel	Typ	/	Motorisiert
	Leistung (S1/S6)	kW	20/22.3
	max. Geschwindigkeit	U/min	24000
	Verjüngung	/	HSK A63
Vorschübe	Schnell auf X/Y/Z	m/Min	40/50/20
	X/Y/Z-Schnittvorschub	m/Min	15
Werkzeug Magazin	Typ	/	Regenschirmtyp
	Kapazität	Stck.	12
	Zeit von Werkzeug zu Werkzeug	Sek	8
Abmessungen	Maschinenhöhe	mm	3800
	Abdeckbereich	mm	6700*6400	9200*4400
	Maschinengewicht	kg	20000	26000
